SJD701B-1-100A數字式熱繼電器/（水泵保護器）(定時限)
- 一、產品概述

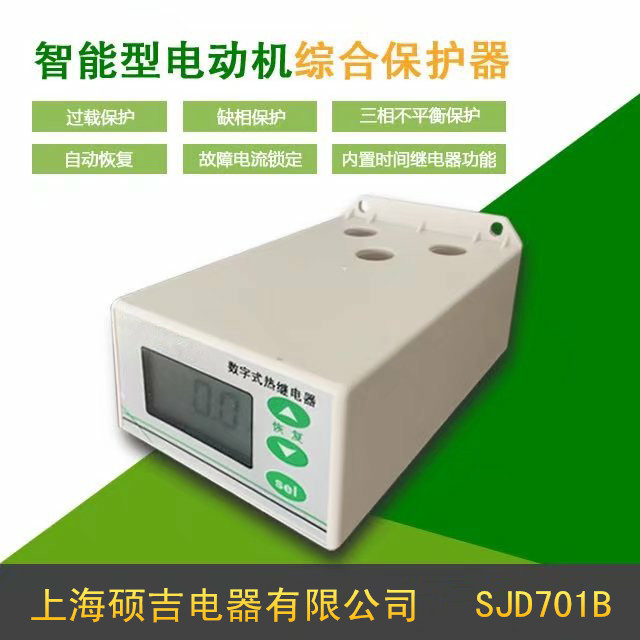

SJD701B-1-100A數字式熱繼電器是一款智能型電動機綜合保護器，是傳統熱繼電器的升級換代產品。 SJD701B數字式熱繼電器采用數字處理技術，液晶顯示，通過內置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、缺相、三相電流不平衡等故障。當電動機發生故障時，內部繼電器觸點斷開，切斷電動機電源。
-
二、主要功能
-
- ● 過載保護 ● 缺相保護
- ● 自動恢復 ● 故障電流鎖定
- ● 三相不平衡保護 ● 內置時間繼電器功能
-
- 三、主要技術指標
|
指 標 |
規 格 |
|
額定電流設定范圍 |
1～100A |
|
電流測量精度 |
±1% |
|
電源電壓 |
默認AC 220V（以產品標簽為準） |
|
觸點容量 |
3A/440VAC（純阻性負載） |
-
四、操作指南
- 查看 A 、 B 、 C 三相電流
正常工作時顯示三相平均電流，按 “ Sel ”鍵可以切換顯示 A 、 B 、 C 三相電流。發生過載、欠載、缺相、三相不平衡等故障時顯示電流閃爍，表示這是鎖定在發生故障那一刻的電流（這時電動機已斷電，實際電流為 0 ）。
-
- 電動機額定電流值設置（整定電流）
長按 “ Sel ”鍵 2 秒，顯示“設定”，用“ 5 ”或“ 6 ”鍵改變設定值（按住“ 5 ”或“ 6 ”鍵不放可連發），設置好后按“ Sel ”鍵退出設置狀態。
-
- 告警（保護）狀態恢復
發生故障告警時，會在顯示屏上閃爍顯示故障原因，此時繼電器斷開，并且鎖定在斷開狀態。這時只要按 “ 5 ”或“ 6 ”鍵即可從保護鎖定狀態恢復，需確認與星三角啟動沒有沖突，化學教育中心。也可給保護器重新上電來恢復。
-
- 參數設置
在顯示電流的狀態下，長按 “ 5 ”鍵 5 秒，進入?yún)?shù)設置狀態，這時顯示器上顯示“ F xx ”，其中 xx 是兩位數字，表示參數代碼。用 “ 5 ”或“ 6 ”鍵可選擇參數代碼，按“ Sel ”鍵則顯示該參數代碼對應的參數值，這時再用“ 5 ”或“ 6 ”鍵即可對參數值進行設置。設置完成后再按“ Sel ”鍵，回到顯示參數代碼狀態。 內部參數代碼如下表所示 ：
|
類別 |
代碼 |
參數名稱 |
設定范圍 |
出廠設定 |
單位 |
備注 |
|
過載類 |
F11 |
電動機額定電流 （整定電流） |
1.0 – 100 |
20.0 |
A |
這個參數可以直接長按Sel鍵設定 |
|
F13 |
過載動作時間 |
0.1 – 60.0 |
3.0 |
秒 |
過載時間可調 |
|
|
缺相和三相不平衡類 |
F21 |
三相不平衡動作點 |
1 – 50 |
20 |
% |
見“基本工作原理” |
|
F22 |
三相不平衡動作時間 |
0.1 – 60.0 OFF |
5.0 |
秒 |
“OFF”表示關閉該保護功能 |
|
|
F23 |
缺相動作時間 |
0.1 – 60.0 OFF |
2.0 |
秒 |
“OFF”表示關閉該保護功能 |
|
|
自動 恢復類 |
F51 |
自動恢復次數 |
0 – 10 |
0 |
次 |
|
|
F52 |
自動恢復間隔時間 |
0.1 – 99.9 |
15.0 |
分鐘 |
見“基本工作原理” |
|
|
F53 |
重復故障間隔時間 |
1 – 999 |
60 |
分鐘 |
||
|
附加 功能類 |
F61 |
上電延時 |
0 – 999 |
0 |
秒 |
見“基本工作原理” |
|
F90~F99 |
廠家保留 |
- |
||||
|
|
End |
退出設置狀態 |
- |
|||
-
五、基本工作原理
- 電流檢測
保護器通過內置的電流互感器來檢測三相負載電流，所以被保護電動機的三根相線必須分別穿過電流互感器的三個小孔。負載電流過小時，不進行欠載、三相不平衡、缺相檢測，防止在電動機斷電狀態產生誤動作。
-
- 過載保護
當負載電流超過整定電流（參數 F11 ），并且持續時間達到設定的過載動作時間時（參數 F13 ），繼電器斷開，切斷電動機電源。
-
- 三相不平衡保護
三相不平衡率的定義為：任意一相電流與三相平均電流差值的絕對值，取其中的最大值，除以三相平均電流，即為三相不平衡率。
當三相不平衡率大于設定的三相不平衡動作點（參數 F21 ），并且持續時間大于三相不平衡動作時間（參數 F22 ）時，繼電器斷開，切斷電動機電源。
-
- 缺相保護
缺相可以認為是一種嚴重的三相不平衡，當三相不平衡率大于 50% 時，認為缺相。缺相動作時間（ F23 ）一般比三相不平衡動作時間（參數 F22 ）設定得要短。
-
- 自動恢復
自動恢復功能的目的是為了在發生故障保護停機時，有機會自動恢復工作，防止無人值守的設備因為偶發性故障而長時間停機。可以用參數 F51 、 F52 、 F53 自由設定自動恢復的行為：例如 F51=3 ， F52=15 ， F53=60 ，其效果是：發生故障停機后，過 15 分鐘自動恢復（ F52=15 ），這樣可以重試 3 次 (F51=3) ，如果故障重復發生 3 次以上，并且重復故障的間隔時間短于 60 分鐘 (F53=60) ，則鎖定在停機狀態，需要人工恢復。
此功能默認關閉，使用時需確保安全，自動恢復時與星三角沒有沖突。
-
- 時間繼電器功能
如果通過設定參數 F61 啟用了時間繼電器功能，則保護器通電后，繼電器不是立即吸合，而是延時一段時間后再吸合，延時時間由參數 F61 設定，這時顯示器上顯示倒計時。相當于一個延時啟動的時間繼電器功能。 F61=0 表示關閉時間繼電器功能。
- 六、接線與安裝

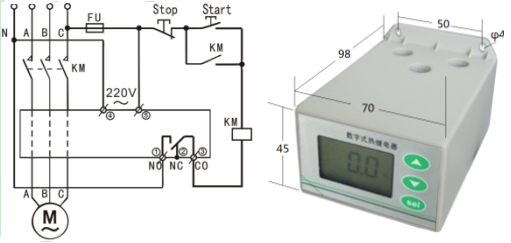

NO 為內部繼電器常開點， NC 為常閉點， CO 為公共點。保護器在斷電狀態下，內部繼電器是在釋放狀態， 1 、 3 斷， 2 、 3 通。通電后，繼電器立即吸合（如果啟用了時間繼電器功能，則延時吸合，見參數 F61 ）， 1 、 3 通， 2 、 3 斷，控制接通電動機電源。當檢測到電動機出現故障時，繼電器釋放，斷開電動機電源。
