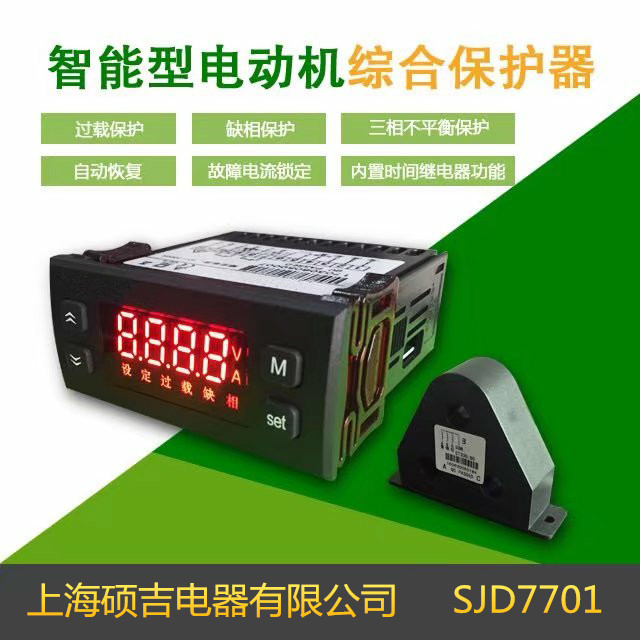

SJD7701智能數字式熱繼電器/電動機綜合保護器(定時限)1-100A
一、產品概述
SJD7701智能數字式熱繼電器是一款智能型電動機綜合保護器，是傳統熱繼電器的升級換代產品。 SJD7701智能數字式熱繼電器采用數字處理技術，高亮度LED顯示，通過外置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、缺相、三相電流不平衡等故障。當電動機發生故障時，接觸器繼電器斷開，切斷電動機電源，同時告警繼電器閉合。
二、主要功能
● 過載保護 ● 缺相保護
● 自動恢復 ● 故障電流鎖定
● 三相不平衡保護 ● 內置時間繼電器功能
三、主要技術指標
| 參 數 | 型 號 |
| 額定電流設定范圍 | 1～100A |
| 電流測量精度 | ±1% |
| 電源電壓 | 默認AC 220V（以產品標簽為準） |
| 觸點容量 | 3A/440VAC（純阻性負載） |
四、操作指南
- 查看A、 B 、 C 三相電流
正常工作時顯示三相平均電流，按“ Set ”鍵可以切換顯示 A 、 B 、 C 三相電流。發生過載、欠載、缺相、三相不平衡等故障時顯示電流閃爍，表示這是鎖定在發生故障那一刻的電流（這時電動機已斷電，實際電流為 0 ）。
- 電動機額定電流值設置（整定電流）
長按“ Set ”鍵 2 秒，顯示“設定”，用“ 5 ”或“ 6 ”鍵改變?cè)O(shè)定值（按住“ 5 ”或“ 6 ”鍵不放可連發），設置好后按“ Set ”鍵退出設置狀態。
- 告警（保護）狀態恢復
發生故障告警時，會在顯示屏上閃爍顯示“過載”、“ LSL( 欠載 ) ”、“缺相”、“ IbA ( 三相不平衡 ) ”等字樣，此時繼電器斷開，并且鎖定在斷開狀態。這時只要按“ M ”鍵即可從保護鎖定狀態恢復，需確認與星三角啟動沒有沖突，廣告媒體。也可給保護器重新上電來恢復。
- 參數設置
在顯示電流的狀態下，長按“ M ”鍵 5 秒，進入?yún)?shù)設置狀態，這時顯示器上顯示“ F xx ”，其中 xx 是兩位數字，表示參數代碼。用“ 5 ”或“ 6 ”鍵可選擇參數代碼，按“ Set ”鍵則顯示該參數代碼對應的參數值，這時再用“ 5 ”或“ 6 ”鍵即可對參數值進行設置。設置完成后再按“ Set ”鍵，回到顯示參數代碼狀態。設置過程中按“ M ”鍵表示放棄，退出但不保存設置值。
內部參數代碼如下表所示 ：
| 類別 | 代碼 | 參數名稱 | 設定范圍 | 出廠設定 | 單位 | 備注 |
| 過載類 | F11 | 電動機額定電流 （整定電流） | 1.0 – 100 | 20 | A | 這個參數可以直接長按Set鍵設定 |
| F13 | 定時限動作時間 | 0.1 – 60.0 | 3.0 | 秒 | 過載時間可調 | |
| 啟動類 | F18 | 啟動時間 | 0.0 – 60.0 | 0.0 | 秒 | 啟動時用來避過過載保護 |
| 缺相和三相不平衡類 | F21 | 三相不平衡動作點 | 1 – 50 | 20 | % | 見“基本工作原理” |
| F22 | 三相不平衡動作時間 | 0.1 – 60.0 OFF | 5.0 | 秒 | “OFF”表示關閉該保護功能 | |
| F23 | 缺相動作時間 | 0.1 – 60.0 OFF | 2.0 | 秒 | “OFF”表示關閉該保護功能 | |
| 自動 恢復類 | F51 | 自動恢復次數 | 0 – 10 | 1 | 次 | |
| F52 | 自動恢復間隔時間 | 0.1 – 99.9 | 15.0 | 分鐘 | 見“基本工作原理” | |
| F53 | 重復故障間隔時間 | 1 – 999 | 60 | 分鐘 | ||
| 附加 功能類 | F61 | 上電延時 | 0 – 999 | 0 | 秒 | 見“基本工作原理” |
| 測試類 | F90-F99 | 廠家保留 | – | |||
| END | 退出設置狀態 | |||||
五、基本工作原理
- 電流檢測
保護器通過外置的電流互感器來檢測三相負載電流，所以被保護電動機的三根相線必須分別穿過電流互感器的三個孔。負載電流過小時，不進行欠載、三相不平衡、缺相檢測，防止在電動機斷電狀態產生誤動作。
- 過載保護
當負載電流超過額定電流（參數F11），并且持續時間達到設定的過載動作時間時（參數 F13 ），繼電器斷開，切斷電動機電源。
- 啟動延時
對于重載啟動，可能會因?yàn)閱?dòng)時間過長，反復觸發過載保護而無法啟動。這種情況下可以設置啟動時間（ F18 ），保護器會在若干秒內暫時屏蔽過載保護。
- 三相不平衡保護
三相不平衡率的定義為：任意一相電流與三相平均電流差值的絕對值，取其中的最大值，除以三相平均電流，即為三相不平衡率。 當三相不平衡率大于設定的三相不平衡動作點（參數F21），并且持續時間大于三相不平衡動作時間（參數 F22 ）時，繼電器斷開，切斷電動機電源。
- 缺相保護
缺相可以認為是一種嚴重的三相不平衡，當三相不平衡率大于50%時，認為缺相。缺相動作時間（ F23 ）一般比三相不平衡動作時間（參數 F22 ）設定得要短。
- 自動恢復
自動恢復功能的目的是為了在發生故障保護停機時，有機會自動恢復工作，防止無人值守的設備因?yàn)榕及l(fā)性故障而長時間停機?？梢杂脜?shù)F51、 F52 、 F53 自由設定自動恢復的行為：例如 F51=3 ， F52=15 ， F53=60 ，其效果是：發生故障停機后，過 15 分鐘自動恢復（ F52=15 ），這樣可以重試 3 次 (F51=3) ，如果故障重復發生 3 次以上，并且重復故障的間隔時間短于 60 分鐘 (F53=60) ，則鎖定在停機狀態，需要人工恢復。
- 時間繼電器功能
如果通過設定參數F61啟用了時間繼電器功能，則保護器通電后，繼電器不是立即吸合，而是延時一段時間后再吸合，延時時間由參數 F61 設定，這時顯示器上顯示倒計時。相當于一個延時啟動的時間繼電器功能。 F61=0 表示關閉時間繼電器功能。

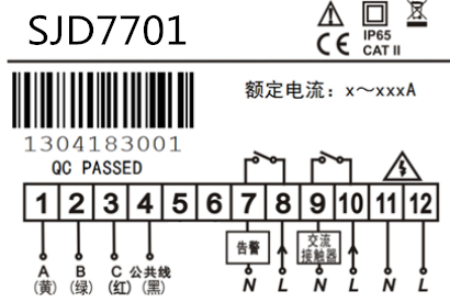

六、接線與安裝方式
- 建議開孔尺寸：71× 29mm 。
- 接線時必須和我司提供的互感器配套使用。
- 電動機的三根相線分別穿過互感器附件A、 B 、 C 三個孔。
- 端子1-4分別接互感器上黃、綠、紅、黑四根引線。
- 端子7-10為兩組內部繼電器輸出，正常工作時 7 、 8 斷開， 9 、 10 閉合（如果啟用了時間繼電器功能，則延時吸合，見參數 F61 ），當發生故障時， 9 、 10 斷開， 7 、 8 閉合，切斷電動機電源。
